TD GUI-Engine變形記之星宸SSD201

發布時間：2022年04月11日 文章類別：產品動態

• 運行平臺

芯片平臺：星宸SSD 201

芯片規格：Cortex-A7雙核，主頻最高1.2GHz，內置64MB DDR2內存及128MB FLASH

軟件平臺：Linux

圖形軟件：TD GUI-Engine （已適配SSD201平臺）

開發工具：TD Realizer嵌入式圖形界面開發工具

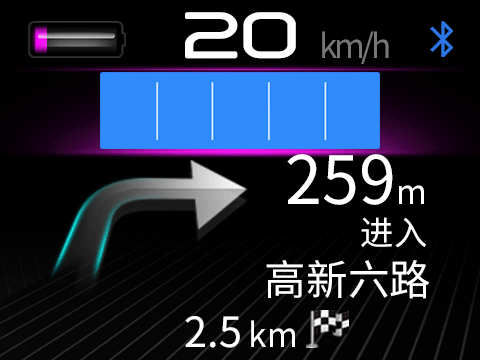

應用場景：騎行車輛在線導航、信息投屏顯示（電動車智能互聯儀表）

• 特性應用

窗口是TD GUI-Engine的特性，也是最常用的控件之一，控件系統初始化時返回的根控件就是一個窗口控件，并且根窗口控件的子控件也必須是窗口控件。窗口控件就像一個容器，可以作為其它控件的父控件來組織控件。窗口控件的caption屬性就是窗口標題欄上顯示的文本。

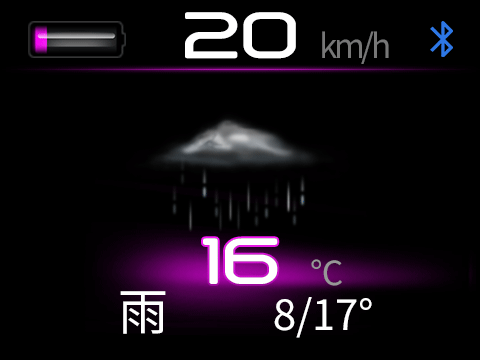

在電動車智能互聯儀表上，利用TD GUI-Engine的多窗口管理特性，可以輕松實現多樣騎行信息顯示，分類窗口快速切換等功能。?

按鈕是TD GUI-Engine里面最常用也是最簡單的控件，一個按鈕就是一個顯示單元，按鈕的caption屬性就是按鈕上顯示的文本，按鈕的value屬性就是控件的狀態(普通、活動、選中、無效)，當按鈕的狀態發生變化時就會觸發修改事件。

在電動車智能互聯儀表上，使用按鈕控件可以進行虛擬按鍵、少量文本顯示，以及一定程度的動畫效果實現。

進度條控件用來顯示進度，進度條內部是由三個顯示單元疊在一起組成，最下面的顯示單元是底框，中間一個是進度，上面是滑塊。表示進度的顯示大小是根據進度值實時計算的，?滑塊是可以隱藏的。進度條的value 屬性就是進度值，caption 屬性就是進度條上顯示的文本。當進度條的進度發生變化時，觸發修改事件

在電動車智能互聯儀表上，使用進度條控件可以用來顯示剩余電量信息，給騎行者直觀感受剩余電量占比。

顧名思義，多行文本框用來輸入和顯示多行文本，可以設置自動換行，有滾動區域。在電動車智能互聯儀表上，使用多行文本框可以用來顯示較多的文字內容，便于騎行者快速了解信息內容。

• 性能報告

應用程序采用加載單張 240*320 分辨率圖片的示例程序.系統啟動時間詳細數據如下

TD GUI-Engine運行時內存占用分為兩部分，核心程序和用戶程序。系統核心程序內存占用為 3900K(軟 件模擬雙層屏幕環境,單層屏幕固定內存占用為:800*480*4=1500K,雙層屏幕為 3000K)左右，用戶程序內存占用取決于程序自身的資源。在分辨率為800*480的狀態下，通過計算刷新總數量為1000個樣本所消耗時間，計算畫面刷新幀率為76fps。

• 實際效果

以下為基于SSD201芯片搭載TD GUI-Engine圖形軟件系統，在真實場景中的運行效果。（點擊鏈接查看詳情）

https://live.csdn.net/v/196660?spm=1001.2014.3001.5501
